高频PCB抄板技术

    高频PCB抄板的本质与价值

       PCB抄板是一项融合反向工程与正向创新的高技术工艺。对于高频电路板而言，这一过程更加精密复杂。高频PCB通常采用PTFE等特殊基材，工作频率可达10GHz以上，其抄板需要解决信号完整性、阻抗匹配、层间对准等核心技术难题。数据显示，优化后的多层互连工艺能将层间信号损耗控制在0.5dB以内，阻抗匹配精度提升至±5%，这是5G基站、毫米波雷达等设备可靠运行的关键。

       现代高频PCB抄板已超越单纯的电路复制，演变为二次开发的重要手段。通过解析原板的设计思路、结构特征及工艺技术，研发团队能快速掌握前沿技术，在短期内完成产品升级。某案例显示，通过对进口射频模块的逆向分析，技术人员不仅实现了1:1复制，还将工作频率从6GHz提升至8GHz，节约研发周期达三个月之多。

    高频PCB抄板的详细操作流程

       高频PCB抄板的第一步是元器件记录与图像采集。与普通PCB不同，高频板上的微带线、过孔设计更为精密，需要用高像素扫描仪获取清晰图像。实际操作中，深圳欣荣研芯科技工程师会先记录所有元件的参数和位置，特别是方向敏感的二极管、三极管和IC缺口，随后用酒精清洁并打磨板面至铜膜发亮，以3000dpi以上分辨率进行分层扫描。

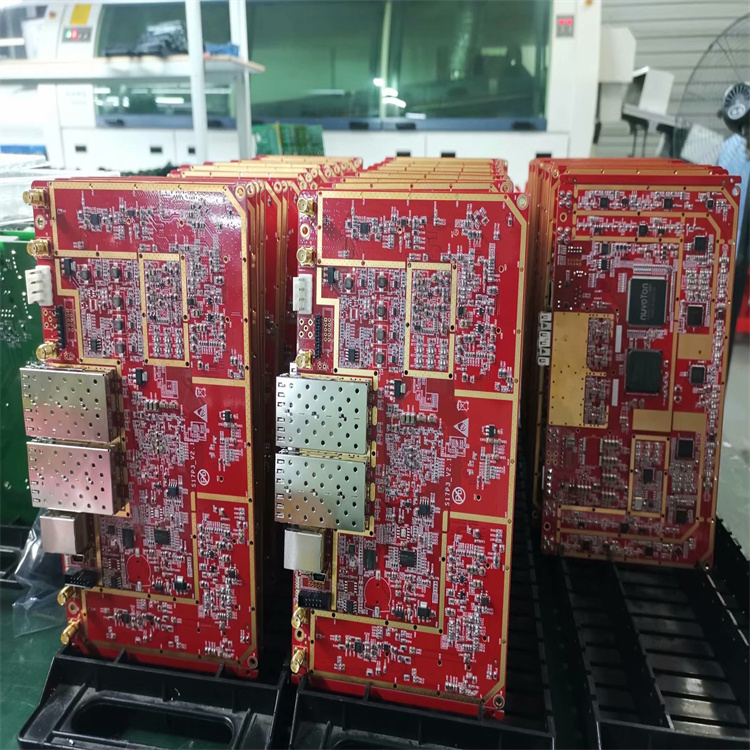

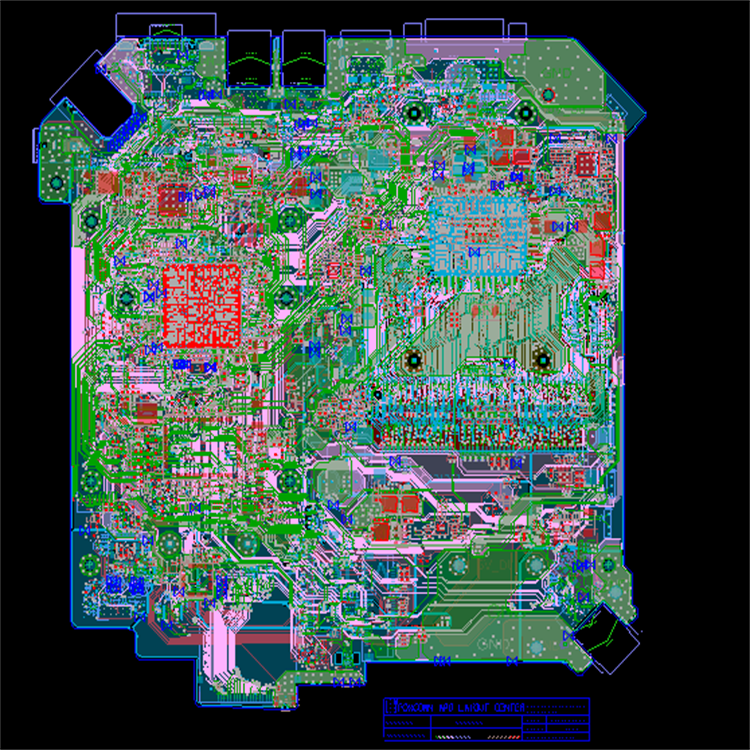

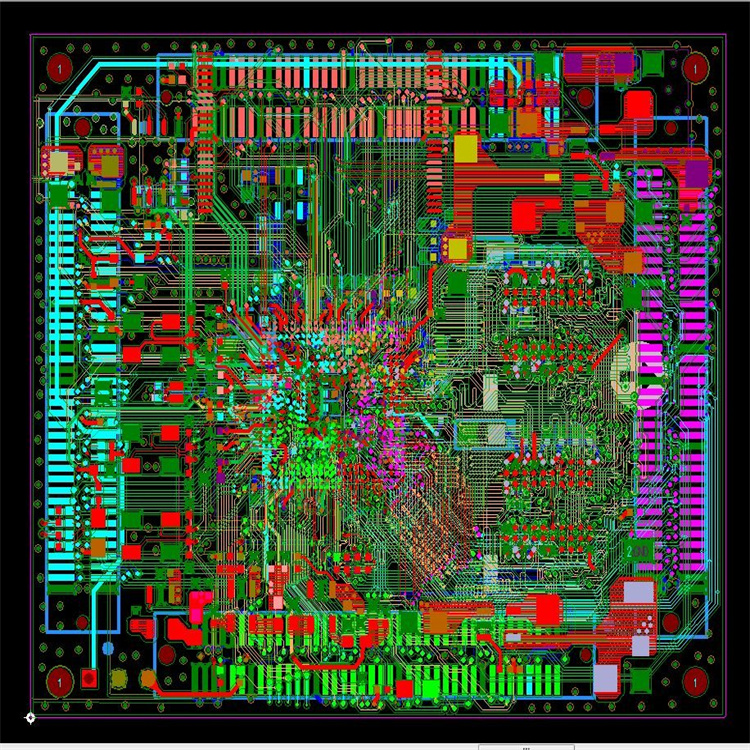

       图像处理阶段需要极高的耐心和技巧。技术人员在Photoshop中调整对比度，将图像转为黑白BMP格式时，必须确保每条微带线的边缘清晰度。一个经验是：高频板的线条公差通常控制在±0.01mm以内，任何图像失真都会导致最终产品的性能偏差。完成图像处理后，需通过PROTEL等专业软件进行分层转化，每转换一层都要与原图严格比对，直至所有层的PAD和VIA位置完全重合。

     混压板材的多层互连工艺奥秘

       高频PCB常采用PTFE与FR-4混压结构，这种"复合材料"带来了特殊的工艺挑战。两者的热膨胀系数相差5倍，简单的层压会导致严重错位。先进的做法是采用"X射线+CCD视觉"双重定位系统：在每层基材边缘植入0.1mm金属靶标，通过X射线识别位置偏差并实时校准。实践表明，这种方法能将PTFE与FR-4的层间错位控制在8μm内，远优于15μm的行业标准。

       过孔设计是另一大技术难点。针对高频信号层与电源层的连接，采用"阶梯孔"设计效果显著：PTFE层的过孔直径0.2mm，FR-4层扩大至0.3mm，通过孔径渐变匹配不同介电常数，使10GHz信号的过孔损耗从1dB降至0.3dB。而盲埋孔技术的应用，则能有效控制内层信号串扰，可将其降低至-40dB以下。

    从抄板走向创新的技术进阶

       高频PCB抄板的最终目的不是复制，而是创新。通过反向解析获得的技术方案，往往能激发新的设计思路。欣荣研芯团队会在原板基础上进行特性阻抗优化、串扰抑制和损耗控制等改进，甚至整合新功能模块。

       高频PCB抄板正逐渐演变为一种快速学习与创新的技术手段。在严格遵守知识产权的前提下，这种技术路径能让企业以最小成本获取最大技术收益，特别是在5G通信、卫星导航等前沿领域，其价值更是不言而喻。随着国产高频板材和工艺的不断进步，PCB抄板技术必将从"跟随"走向"引领"，为中国电子制造业开辟新的发展空间。
